在氣力輸送中根據氣體和物料的混合程度可以分為濃相氣力輸送系統和稀相氣力輸送系統，那么它們的設計是怎樣計算出來的呢，它們之間又有著怎樣的局限性呢，下面我們就來了解一下它們的計算公式，在這里我們公司憑借多年的氣力輸送經驗和實驗得到了以下測試結果：

為了得到有意義的測試結果，必須確保以下幾點:

一、測試管線的管道長度與工業管線相似，但最重要的是其彎曲的數量與工業管線相似。

二、固體載荷比與工業生產線的計劃相似。

三、確定了測試線和工業線的上料速度和線末速度，并使其相等。

因此，固體負荷和空氣流速是按比例放大的常數，需要相應地調整管徑和空氣體積流量。

如果考慮以上幾點，試驗過程中觀察到的工業壓力應該是相同的，因此工業管徑和工業空氣流量可以通過以下方式計算:

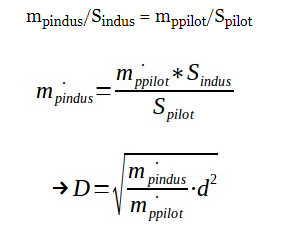

管直徑以管道橫截面積為單位的質量流量不變:

通過以上得到一下公式：

mpindus =按比例放大的產品質量流量，單位為kg/h

mppilot =中試工廠觀察到的產品質量流量，單位為kg/h

Sindus =以m²為單位放大的管道截面

Spilot=中試車間使用的管道截面，面積為m²

D =管子的直徑，單位為m

d =中試裝置所用管道的直徑，單位為m

Qair_indus_N =空氣流量按Nm3/h放大

upick_up =在中試裝置中觀測到的管首風速，放大時參數保持不變

ρ =輸送管道開始處空氣的比重，由中試裝置中觀察到的壓力和工業規模中假定恒定的壓力計算而來，單位為kg/m³

ρN =正常條件下空氣的比重，單位為kg/m³

濃相氣力輸送系統的設計就是根據以上的參數計算出來的，如果您對氣力輸送系統有所需求，歡迎您向我們咨詢，我們的專家會給您免費設計一套氣力輸送系統方案。
