濃相氣力輸送系統的工作原理和分布工藝

發布日期：2022-06-25瀏覽次數：140

正壓密相氣力輸送系統的工作原理和分步工藝。正壓密相氣力輸送系統的工作原理：密相氣力輸送是基于固氣兩相氣力輸送原理流動，利用壓縮空氣的靜壓和動壓來輸送高濃度、高效率的物料。粉料必須在倉泵內完全流化，同時運輸。根據輸送能力的要求，輸送部分由相應規格的輸送機（倉泵）組成，每臺輸送機是一個獨立的主體，既可單機操作，也可多系統操作倉泵。氣源是氣力輸送系統的核心部分，使干粉與壓縮空氣充分混合流態化，使其在系統中平穩運行。

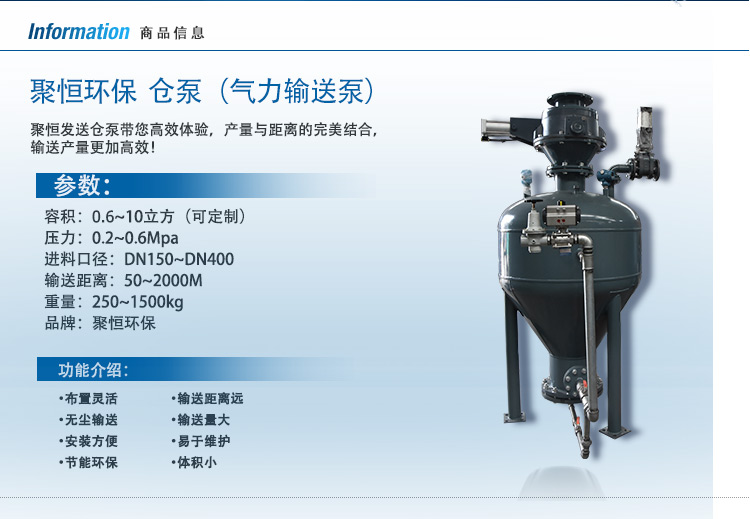

它是一個封閉的鋼制儲罐，配有進出口閥、流化板、液位計、安全閥等配套設備倉泵工作原理倉泵是一個帶空氣噴嘴的壓力容器。該設備具有輸送距離長、運行可靠、自動化程度高、需要高壓壓縮空氣作為輸送介質等特點。應配備一套空氣壓縮機。其工作過程是：先打開排氣閥和進料閥進行裝料，待料滿后再關閉進料閥和排氣閥，打開鋼瓶壓力閥，壓縮空氣將鋼瓶內的粉塵帶走。這樣，粉塵就可以被輸送出去。

1. 進料階段：進料閥打開，一次進風閥和出料閥關閉，倉泵上部與料斗連接，除塵器收集的粉塵在重力作用下游離，通過料位計來判斷倉泵的物料情況，當倉泵內的物料滿時，便發出信號，進料閥和排氣閥關閉，進料過程結束。

2.加壓流化階段：在進料階段結束后，氣力輸送系統便進入了加壓流化階段，經過加壓后的空氣通過控制閥進入倉泵進行加壓流化。通過流化錐后，空氣被均勻地包圍在每個粉料周圍，壓力倉泵加壓。當壓力高到足以使壓力傳感器發出信號時，系統自動打開排出閥，加壓流化階段結束。

3. 輸送階段：排放閥和二次進風閥打開，一次進風閥不停止。此時，當倉泵繼續吸入空氣時，混合物通過排出閥進入輸送管，粉料始終在進入輸送管輸送的同時流動。倉泵在輸送時，管道內的壓力降低，倉泵內的壓力也降低，壓力傳感器便發出信號，二次進料閥關閉。當壓力傳感器檢測到數據倉泵的壓力下降到一定數值后，便通過傳感器，結束輸送，此時進口閥和出口閥保持打開，進入下一個階段。

4. 吹掃階段：進氣門、排氣門保持開啟，壓縮空氣吹掃倉泵及輸送管線。經過一段時間之后，關閉進料閥，倉泵內的壓力降至正常水平時，根據PLC控制系統關閉出料閥，打開進料閥和排氣閥，又進入到了第一個階段，此時，氣力輸送系統完成一個輸送循環，并進行下一個輸送循環。
